A Scalable Battery Management System (SBMS) általános bemutatása
- bármely lítium alapú akkumulátor pakkhoz konfigurálható;
- sorbaköthető cellák száma: min. 3 ÷ max.256;
- SOC, SOH, akkupakk áram, feszültség, hőmérséklet és megannyi egyéb más paraméter;
- CAN és RS232 adatkommunikáció;
- teljesítményelektronika vezérlés (IGBT);
- számos szoftveresen konfigurálható be- és kimenet;
- árammérés Hall szenzorral vagy mérősönttel;
- akkumulátor pakk klimatizáció vezérlés;
- LOG fájl rögzítés;
- vezérli mind a fedélzeti, mind a külső (gyors, nagyáramú DC) akkumulátor töltőket;
- kiegyenlítő áram max. 4.5A / cella;
- a releváns ipari és járműves szabványoknak megfelel.

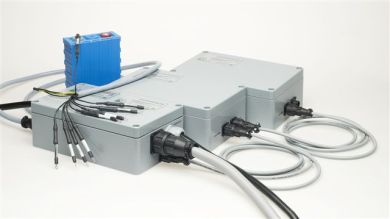

A moduláris felügyeleti rendszer 600V-ig bővíthető. A rendszer minimálisan egy központi (BMCU) és egy lokális (LMU) egységet tartalmaz, mellyel minimálisan már egy három cellás akkumulátor pakk is felépíthető.
A felügyeleti egység az aktuális alkalmazáshoz szoftveresen konfiguráltan, kábelezéssel és speciálisan dobozolva készül el.

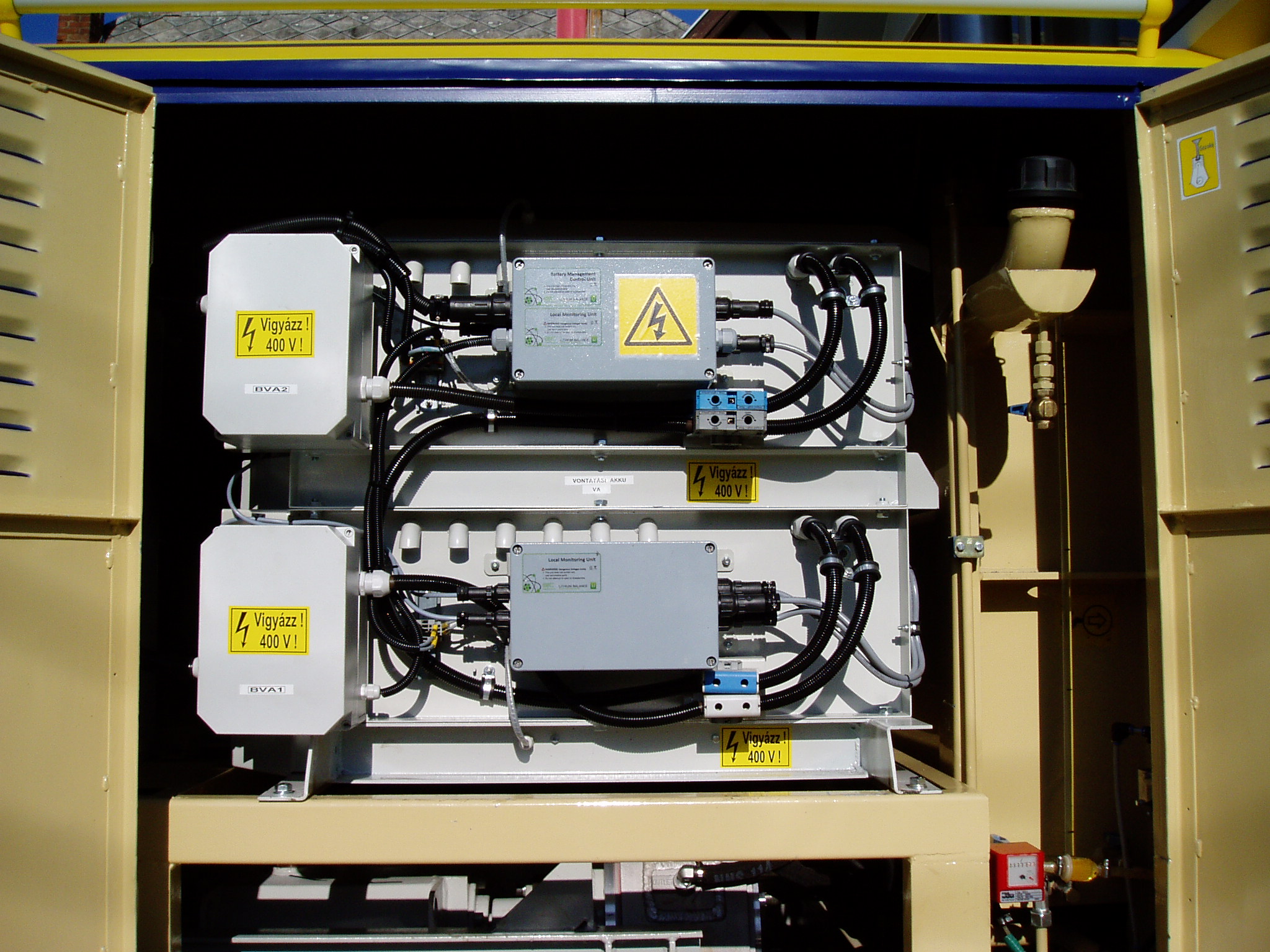

Az alábbi képen egy speciális kivitel látható, mely egy 400V-os akkumulátor csoportot felügyel. Az akkucsoport a Lillafüredi Állami Erdei (kis)Vasúton üzemelő hibrid bobo mozdonyába került.
Az integrált akkufelügyeleti egység - lásd fent - a felépítésénél fogva alkalmas a magas egyenáramok és feszültségek ki/be kapcsolgatására.

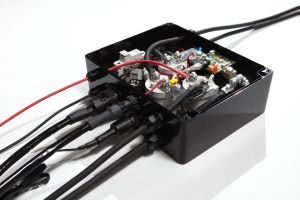

A bővíthető rendszerekben ezt a feladatot egy külön kapcsolószekrény végzi el, mely speciális TYCO és Panasonic relékkel készül. Ez az egység kapcsolja a főáramkört, az előtöltést és a töltést.

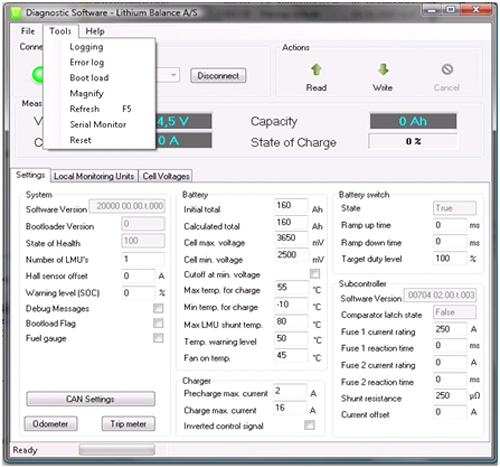

A bővíthető akkufelügyeleti rendszer a különleges programozhatósága miatt is nagyon rugalmas.
A szoftverből a következő funkciók érhetők el:
- új firmware feltöltés a hardverre (bootloading)
- CAN üzenet definiálása
- log fájl készítés PC-re is
- mérőkártyák számának meghatározása
- az akkupakk és a cellák feszültségszintjeinek beállítása
- mérősönt választás
- áramkorlát beállítás
- hőmérséklet limitek töltésnél és kisütésnél
- a teljes konfiguráció lementhető xml-be
