Termék részletek


akkumulátor felügyeleti modul (BMS)

Raktárkészlet: VAN

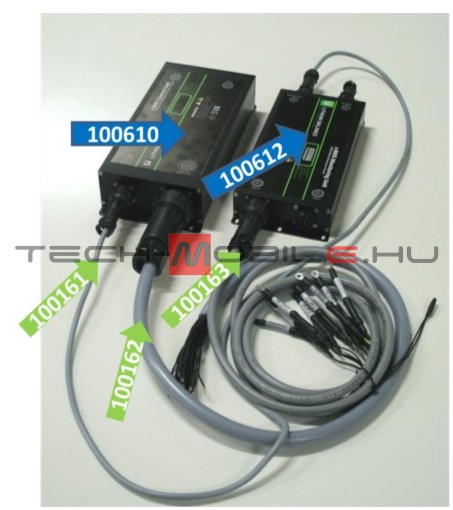

akkumulátor felügyeleti modul (BMS)

Akkumulátor felügyeleti modul (BMS)

  • PARAMÉTEREK - MŰSZAKI ADATOK

    • Rendszer feszültség tartomány: 12 - 1000VDC
    • Cellák LMU-hoz: 3-8 sejtek
    • Cellák a 3-as rendszerhez - 256 cella a sorozatban
    • Kapacitás Akár 5000 Ah
    • Kiegyenlítő áram 840 mA-ig (4.2VDC) (opcionális hűtőborda a jobb teljesítmény érdekében)
    • Bemeneti feszültség: 12 VDC (9VDC - 14VDC)
    • Jelenlegi fogyasztás: BMCU <150mA működik
    • Áramfelvétel: LMU <10mA üzemel. Az LMU cellákat táplálja
    • 1. vagy 2. hőmérséklet-érzékelő az LMU számára. Típus NTC, 10 KΩ 25 ° C-on, β Érték: 3900
    • Mérési adatok Cell Feszültség: tartomány 0-5V, pontosság ± 2mV Tipikus, <± 10mV Max.,
    • Mintavétel 1Hz
    • Hőmérséklet-pontosság: ± 1,5 ° C (érzékelőtől függően)
    • Csomagolási feszültség 0-1000V, pontosság ± 1V, mintavétel 5Hz
    • Árammérés Shunt (100-1000 μΩ), 400mV max, mintavétel 5Hz
    • Méretek 160 x 100 mm (Eurocard méret), 20 mm-es magasság
    • BMCU 86g, LMU 72g, LMU opcionális hűtőborda 146g
    • Vezérlő IO-k HV kontaktorok, töltő kontaktor, előfeszítő kontaktor
    • Felhasználó által definiált IO-k (max. 3) Ventilátorvezérlés, fűtésvezérlés, HV reteszelés, alacsony SOC figyelmeztetés, közép
    • Csomag relék
    • Error LED, Off Board Leak Detect, Low Power Töltő üzemmód (pl. Kettős töltő)
    • Kommunikáció CAN bus 2.0 A & B a rendszerintegrációhoz
    • RS232 PC diagnosztikai interfész
    • Töltő vezérlő opciók Analóg feszültségszabályozás, PWM 1-5 KHz, CAN 2.0 A & B
    • Védelmi módok 27 biztonsági kritikus hibaüzemmód felügyeletére és kezelésére alkalmas
    • Képes 17 egyedi figyelmeztetési feltételt jelenteni
    • Képesség a rendszer állapotának, hibáinak és figyelmeztetéseinek átvitelére CAN-en keresztül
    • Diagnosztikai eszköz Engedélyezés USB-Dongollal (több eszköz használatának engedélyezése)
    • Támogatott operációs rendszerek: Windows Professional, XP, Vista, 7, 8
    • Pro verzió: Kalibrációs fejlesztési képesség
    • Szolgáltatás verzió: Mezőszolgáltatás és hibaelhárítás
    • Szükség van USB-re az RS 232 átalakító kábelre vagy az RS232 portra a készüléken
    • EMC immunitás Az EN61000-4-3 szabvány szerint (80MHz - 1000MHz) 200 V / m, EN61000 4-4 (4kV)
    • Hőmérsékleti jellemzők: Üzemi hőmérséklet -40 ° C és 85 ° C között
    • Rezgésszűrés Az EN60068-2-6 szerint véletlenszerű vibráció (10 - 1000 Hz)
    • Tanúsítványok CE-jelölés
    • Szabadalmi leírások: US Patent No. 8,350,529. Kína szabadalmi száma: ZL 2007 8-0048774.x Függőben lévő szabadalmak

    Adatlap »


    Az oldalon közölt képek csak illusztrációk, a termékek tényleges kinézete ettől eltérhet!

  • Raktárkészlet
    VAN
    Cikkszám
    BMS_BMCUx1_LMUx2_boxed
