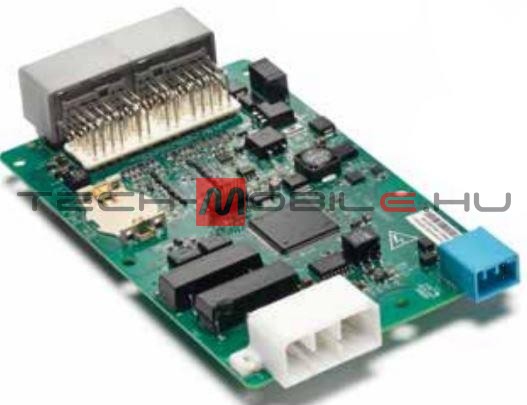

n-BMS Központi egység (MCU-PCBA)

Raktárkészlet: VAN
n-BMS Központi egység (MCU-PCBA)
141 750 Ft+áfa=180 023 Ft

n-BMS Központi egység (MCU-PCBA)

  • A LiBAL n-BMS-t az új isoSPI kommunikációs szabvánnyal egyidejűleg fejlesztették ki, amely lényegében nem igényel programozható processzorokat a CMU-kon (Slave PCB) a BMS hálózatban. Bármely alkalmazásban ez óriási előnyt jelent, mivel nem igényel szoftvert a CMU-n, ezért nagymértékben leegyszerűsíti a helyszíni karbantartást. Ezen kívül az isoSPI kommunikációs hálózat a leginkább költséghatékony kommunikációs áramkört biztosítja a piacon.

    Az n-BMS-t úgy fejlesztették ki, hogy megfeleljen az összes vonatkozó gépjármű követelményeknek. ISO 26262 szabvány szerinti kialakítás olyan kulcskomponensekkel, mint például a Processzor, az ASIC és a PSU, hogy megfeleljen az ASIL C szintű biztonságnak.

    Az n-BMS maximum 32 CMU-val konfigurálható. Minden CMU képes akár 12 sorba kötött cellát figyelni, így az n-BMS összesen 384 sorba kötött cellát tud monitorozni.

    Az n-BMS +/-1°C hőmérsékleti pontossággal és +/-1.5 mV feszültség pontossággal mér a -40 és +85°C közti tartományban.

    Az n-BMS Creator™ szoftver lehetővé teszi a tervező számára, hogy egyedi akkumulátort hozzon létre az n-BMS hardver alapjain. Az n-BMS Creator™ szoftver egyedülálló biztonságot nyújt az akkumulátor teljesítmény optimalizálására, a legrövidebb töltési idő és a lehető leghosszabb cella élettartam elérése mellett.



    BIZTONSÁG
    ISO26262 szabványú alkatrészek és kialakítás
    Önteszt és redundancia a biztonsági mérési áramkörökben
    Nyitott áramkör észlelés

    CELLA ÉLETTARTAM
    A nagyfrekvenciás árammintavétel (100 mS) lehetővé teszi az optimális impulzus mérést
    Erőteljes és intelligens disszipatív kiegyenlítés 200mA cellánként
    -40°C és + 85°C közötti működési tartomány

    TELJESÍTMÉNY
    ±1.5 mV pontosság a teljes hőmérsékleti tartományban (cellafeszültség)
    Optimális alacsony fogyasztású üzemmód
    ±1°C pontosság a hőmérsékletmérésben
    Haladó SOC algoritmus OCV kompenzációval
    Haladó SOH algoritmus
    Haladó SOP algoritmus

    HASZNÁLHATÓSÁG
    RTC + hibák és figyelmeztetések naplózása
    BMS Creator PC a könnyebb beállításhoz
    Opcionális áramérzékelés (Hall effekt vagy Shunt)
    CAN UDS eszköz



    PARAMÉTEREK-SPECIFIKÁCIÓ:

    • Tápellátás: 6-35 V
    • Támogatott mérőkártyák száma 1-32
    • Nagyfeszültségű mérés: 0 - 1000 VDC
    • A nagyfeszültségű mérés pontossága: ±1 VDC
    • Az aktuális mérési bemenet tartománya Sönt: ±150 mV
    • Az aktuális mérési bemenet pontossága Sönt: ±1.0 mV -40 - +85°C
    • Az aktuális mérési bemenet tartománya (Hall effekt érzékelő): 0.0 - 5.0 V, 0.0 - 2.5 V bementi feszültség, 2.5 V - 5.0 V kimeneti feszültség
    • Az aktuális mérési bemenet pontossága (Hall effekt érzékelő): ±1.5 mV -40 - +85°C
    • A hőmérséklet pontossága (NTC): ±1°C -40 - +85°C
    • Földzárlat észlelési (szivárgási) szintjei: 250/500/1000 Ω/V között GND és HV +/-
    • Készenléti fogyasztás: <8.5 mW 12 V tápfeszültség mellett
    • Aktív fogyasztás: <3.5 W 12 V tápfeszültség mellett
    • Támogatott CAN 2.0A/B 11bit és 29bit ID típusú kommunikáció
    • Támogatott CAN sebesség 125, 250, 500, 1000 kbit/s
    • CAN portok száma 2: egy izolált, egy nem izolált CAN
    • Külső GPIO-k 16 (aktív alacsony)
    • CAN töltővezérlő interfészek

    Gyári adatlap>>


    Az oldalon közölt képek csak illusztrációk, a termékek tényleges kinézete ettől eltérhet!

  • Raktárkészlet
    VAN
    Cikkszám
    BMS_n-BMS_MCU
