48V-os akkumulátor felügyeleti rendszer (BMS)

Raktárkészlet: NINCS
48V-os akkumulátor felügyeleti rendszer (BMS)
Fő kategória >Akkumulátor technika >Felügyeletek (BMS) >Programozható BMS

48V-os akkumulátor felügyeleti rendszer (BMS)

  • PARAMÉTEREK - MŰSZAKI ADATOK

    • Rendszer feszültség tartomány: 12 - 48VDC
    • Cellák a rendszerben: 3-16 sejtek
    • Kapacitás Akár 5000 Ah
    • Kiegyenlítő áram 840mA-ig (4.2VDC-ig)
    • Bemeneti feszültségszabályozó egység: 12 VDC (9VDC - 14VDC)
    • Áramfogyasztás: csak vezérlőegység - 12V-os táplálásból: <150mA működtetés
    • Mindkét egység - cellától: <20mA működik
    • Hőmérséklet érzékelő 1-4 egységenként. Típus NTC, 10 KΩ 25 ° C-on, β Érték: 3900
    • Mérési adatok Cell Feszültség: tartomány 0-5V, pontosság ± 2mV Tipikus, <± 10mV
    • Max., Mintavétel 1Hz
    • Hőmérséklet-pontosság: ± 1,5 ° C (érzékelőtől függően)
    • Csomagolás feszültsége: 0-48V, pontosság ± 1V, mintavétel 5 Hz
    • Árammérés Shunt (100 - 1000 μΩ), 400mV max, mintavétel 5 Hz

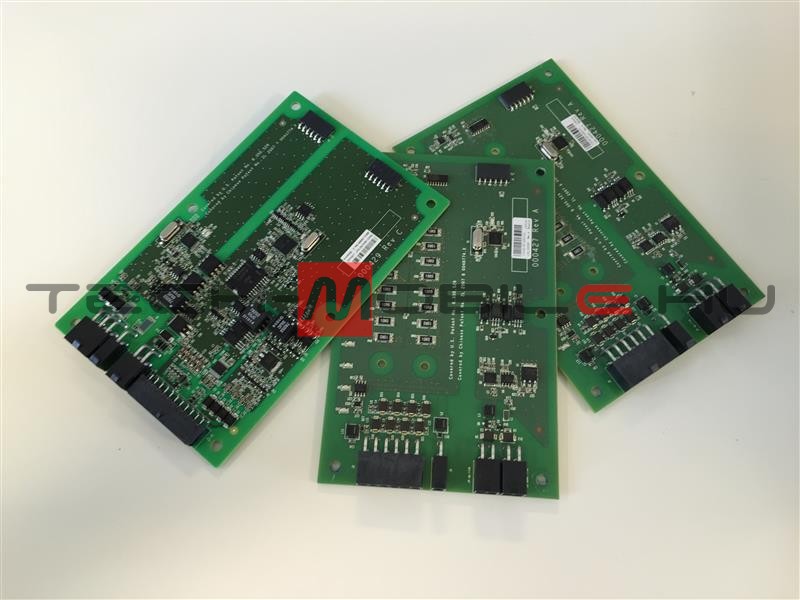

    • Méretek 1 x BMCU tábla: 160 x 100 mm, 20 mm halmozási magasság
    • 2 x LMU tábla: 160 x 100 mm, 20 mm halmozási magasság
    • Vezérlő IO-k HV kontaktorok, töltő kontaktor, előfeszítő kontaktor
    • Felhasználó által definiált IO-k (legfeljebb 3) Ventilátorvezérlés, fűtésvezérlés, HV
    • reteszelés, alacsony SOC figyelmeztetés, félcsomag-relék,
    • Hibajelző LED, kikapcsolt tábla szivárgásérzékelő, alacsony töltő üzemmód (pl. Kettős töltő)
    • Kommunikáció CAN bus 2.0 A & B a rendszerintegrációhoz
    • RS232 PC diagnosztikai interfész
    • Töltő vezérlő opciók Analóg feszültségszabályozás, PWM 1-5 KHz, CAN 2.0 A & B
    • Védelmi módok 27 biztonsági kritikus hibaüzemmód felügyeletére és kezelésére alkalmas
    • Képes 17 egyedi figyelmeztetési feltételt jelenteni
    • Képesség a rendszer állapotának, hibáinak és figyelmeztetéseinek átvitelére CAN-en keresztül
    • Diagnosztikai eszköz Engedélyezés USB-Dongollal (több eszköz használatának engedélyezése)
    • Támogatott operációs rendszerek: Windows Professional, XP, Vista, 7, 8
    • Pro verzió - Kalibrációs fejlesztési képesség
    • Szervizverzió - Mezőszolgáltatás és hibaelhárítás
    • Szükség van USB-re az RS 232 átalakító kábelre vagy az RS232 portra a készüléken
    • EMC immunitás Az EN61000-4-3 szabvány szerint (80MHz - 1000MHz) 200 V / m, EN61000-4-4 (4kV)
    • Hőmérséklet: -40 ° C és 85 ° C között
    • Rezgésszűrés Az EN60068-2-6 szerint véletlenszerű vibráció (10 - 1000 Hz)
    • Tanúsítványok CE-jelölés
    • Szabadalmi leírások: US Patent No. 8,350,529. Kína szabadalmi száma: ZL 2007 8 0048774. Folyamatban lévő szabadalmak

    Adatlap »


    Az oldalon közölt képek csak illusztrációk, a termékek tényleges kinézete ettől eltérhet!
