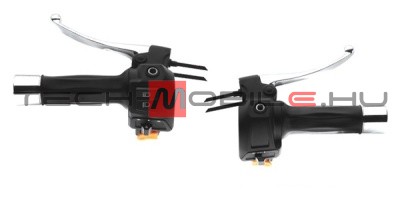

gázkar - LT51X-VCB+HT242-A+DB242

Részletek

Részegységek:

• Elektromos gázkar
• Mikrokapcsolóval szerelt fékkarok
• Világítás be/ki kacsoló
• Városi és távolsági fényszóró választókapcsoló
• Index kapcsoló
• Nyomogombok (bal: duda, jobb: indítás)
• Visszapillató tükör tartó



Bal (nem gázkaros) Bekötése:
Lámpák: piros: közös; szürke vagy fehér: választástól függően
Duda: Sárga-sárga

Jobb (gázkaros) Bekötése:
Index: barna: közös; zöld vagy fekete: iránytól függően
Gázkar: piros: +5V; fekete: 0V; fehér: jel
Világítás "rövid" fázis: barna-kék
Világítás "hosszú" fázis: zöld-szürke (itt a barna-kék is zár).
